智能分流井

SMART DIVERSION WELLS

智能分流井

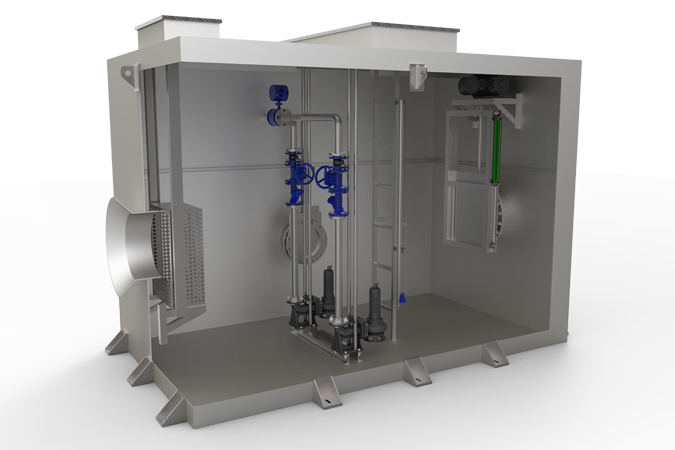

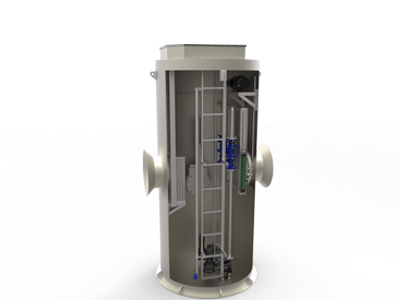

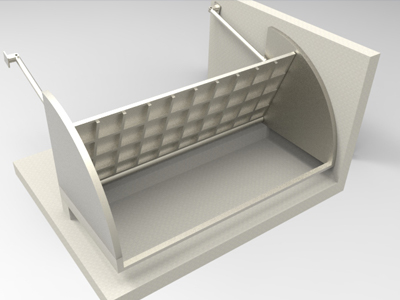

一体化智能柔性分流井主要由以下部分组成：井体、浮动挡板、柔性截流装置、液位计、雨量计、空压机以及SCADA控制系统等。

工作原理

1. 在晴天，分流井截流管前的柔性截流装置保持开启状态，而出水管前的装置则充气关闭，使得生活污水被分流至市政污水管道，送往污水处理厂处理。

2. 降雨初期，截流管前的柔性截流装置仍然开启，出水管前的装置保持关闭，初期雨水被分流至市政污水管道或存入调蓄池。

3. 初雨截流完成后，截流管前的柔性截流装置充气关闭，出水管前的装置泄气开启，后期较干净的雨水经过拦渣处理后直接排放至自然水体。

4. 降雨结束后，截流管前的柔性截流装置泄气开启，出水管前的装置充气关闭，分流井恢复至晴天截流状态。

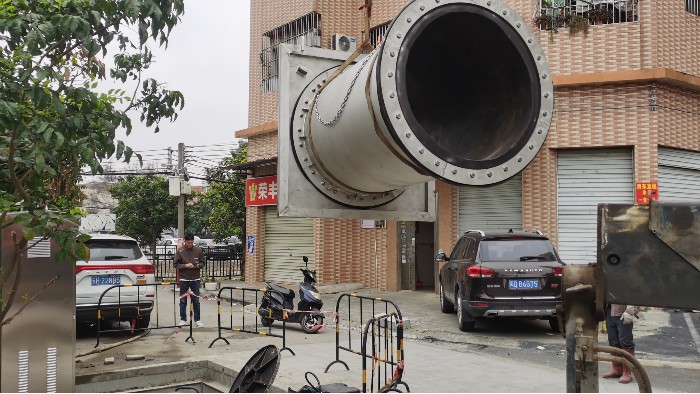

柔性截流装置特点

1. 具有强大的防缠绕和防堵塞能力，装置的过流通道与管道完全一致，不会因缠绕物或漂浮物等杂物而堵塞。

2. 设备开启后，过流通道与管道流道完全一致，不产生水头损失。

3. 采用整体柔性密封，密封面积大，实现零泄漏。

4. 安装时不占用高度空间，适用于深度较浅的场所，不会露出地面。

5. 设备结构简单，即使长时间在污水环境中使用，也能保证高可靠性，不易发生故障。

6. 设备内的柔性套筒可从底部向上开启，实现一定高度水位的截流，同时允许水从上部空间溢流。

智能柔性分流井特点

1. 采用气动控制，设备结构简单，成本较低。

2. 与带下开式堰门的分流井相比，土建工程更简单，施工难度小，土建成本更低。

3. 雨天若发生断电事故，出水口的柔性截流装置能自动打开，确保安全行洪。

4. 采用先进的SCADA系统进行智能控制，结合雨量计、液位计和水质传感器等数据采集和计算，实现智慧运行，精确截污。
