拦蓄盾

BARRIER SHIELD

拦蓄盾

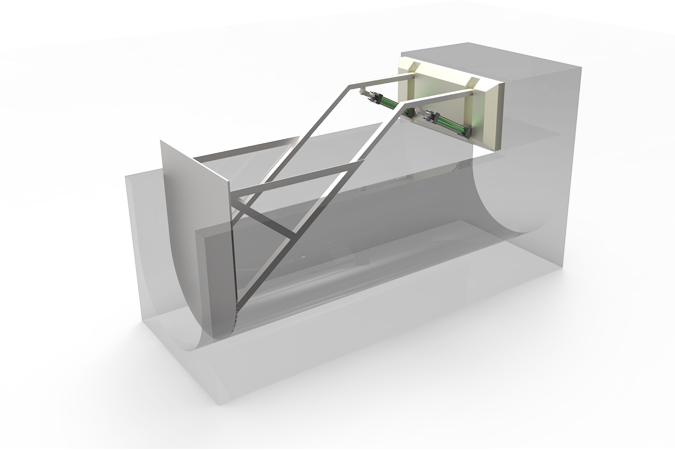

拦蓄盾由以下部分组成：门板、基础框架、密封条、液压缸驱动机构和控制系统。该设备通过短暂拦蓄雨水，利用快速释放的冲刷力来加速水流，减少淤泥沉积，并能清洗管道内的垃圾。通过杠杆原理，利用长力臂与短力臂的比例，产生大的角位移，液压缸驱动力快速开启冲洗门，形成浪涌冲击波，对下游管道进行冲洗。基础框架预埋在管道进水口前，液压驱动机构通过化学螺栓固定在管道进水口基座上方。控制系统根据门板前后的水位信号发出指令，驱动液压缸绕转轴旋转，通过油缸的伸缩控制门板的开启与闭合。

工作机制

1. 拦蓄阶段：污水在拦蓄盾上游蓄集，水位逐渐上升，水位监测系统实时显示蓄水水位。

2. 冲洗阶段：当水位达到预设值时，拦蓄盾自动开启，对下游管道进行冲洗。设备可接入远程控制系统，以更高效地管理管网系统。

3. 降雨期间：在降雨期间，拦蓄门保持开启状态，不影响管道的排水功能。

产品特点

1. 易于改造，适用于圆形或方形结构。

2. 不要求污水管道底部的地基结构。

3. 降雨期间，所有部件可保持开启状态，并可锁定在拦蓄门以上任意位置。

4. 可激活管网的潜在容量，灵活调整拦蓄门高度。

5. 优化管网运行管理，均衡污水处理厂的处理负荷，防止污染物沉积，防止管道气味污染。

6. 可作为污水管理设施与其他设备联合使用，支持远程控制和现场手动操作。

7. 维护简便。
